1.簡介

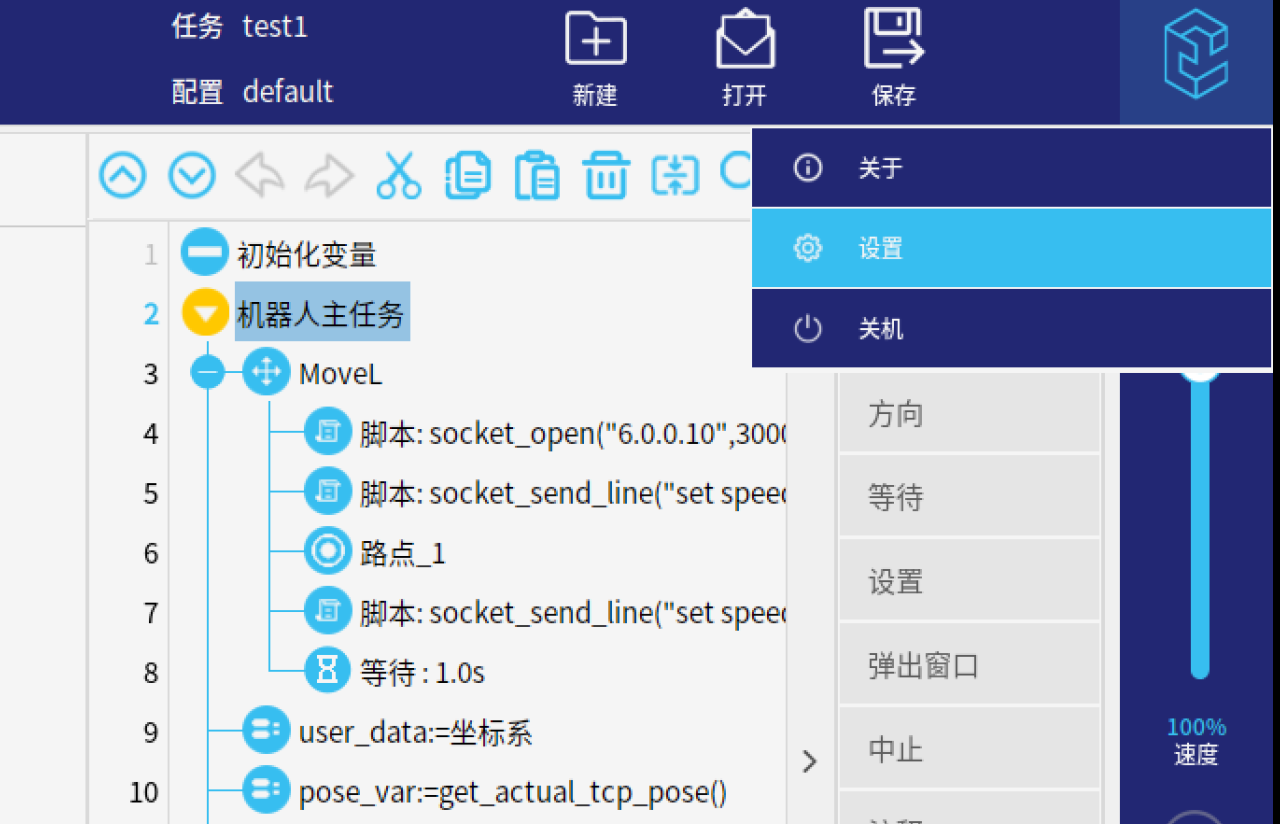

機器人本身的socket通訊只有腳本這一種方式，用戶編寫腳本通訊耗時 多，且不能開機自動連接，此插件提供用戶界面減少用戶使用socket的時間，同時提供開機自啟或自動連接的客戶端和服務器，并且提供快捷指令。

2.操作流程

2.1.環境準備

版本信息：

功能實現：

2.2.插件導入

2.2.1.將帶有插件的 u盤插入示教器上

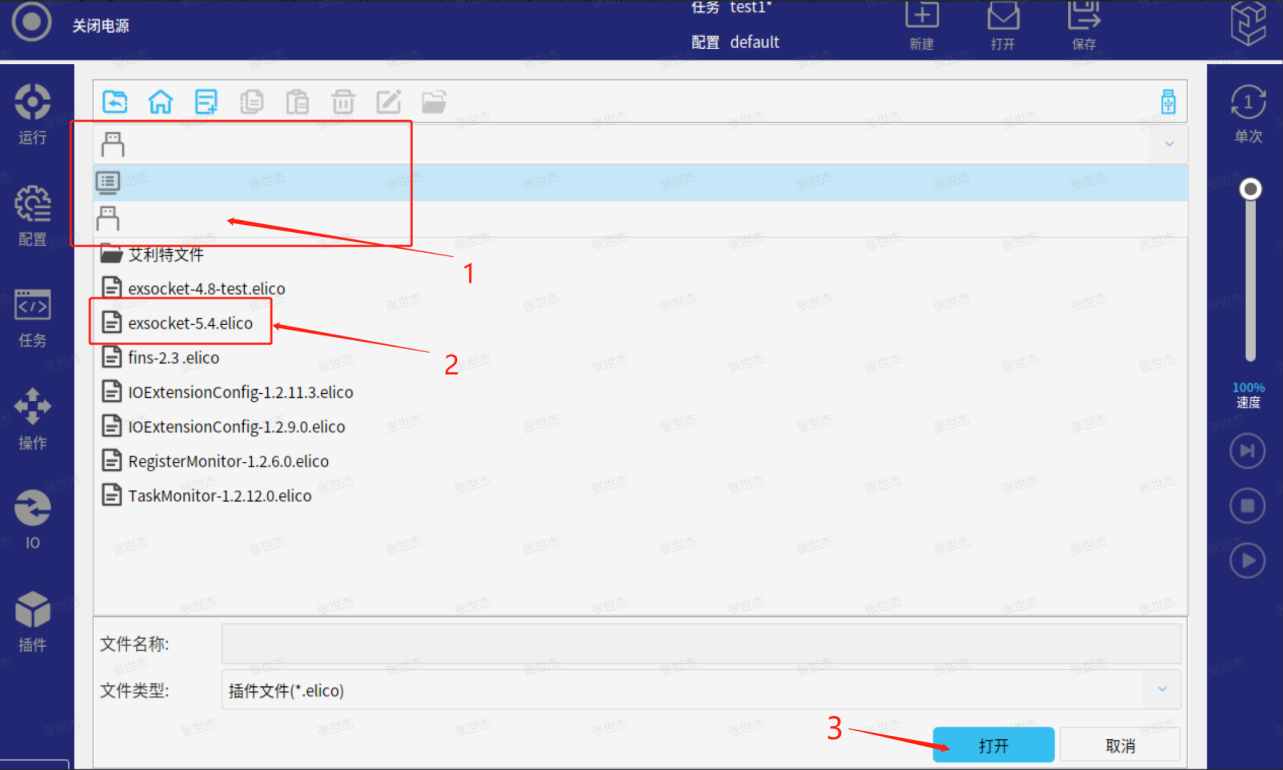

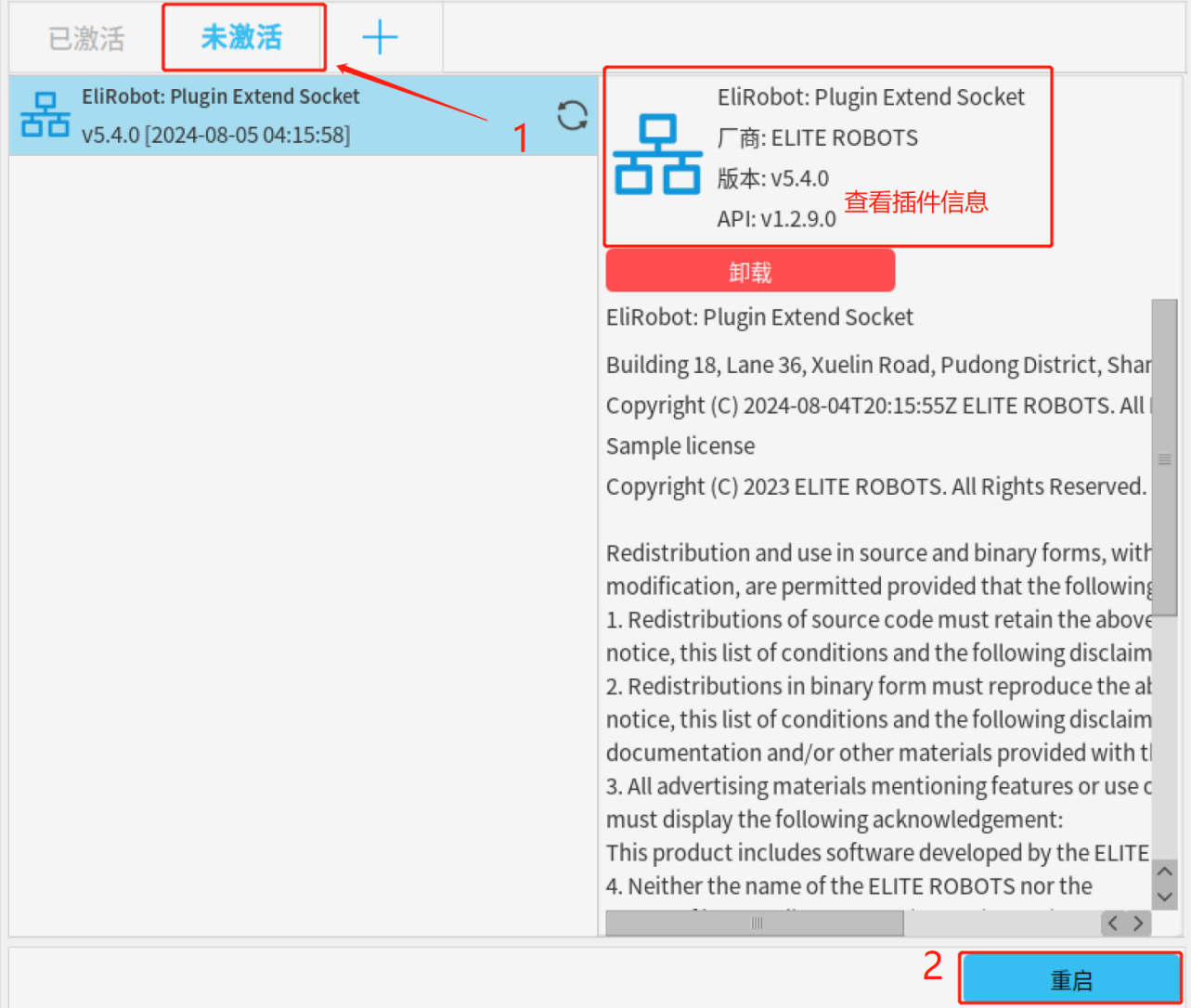

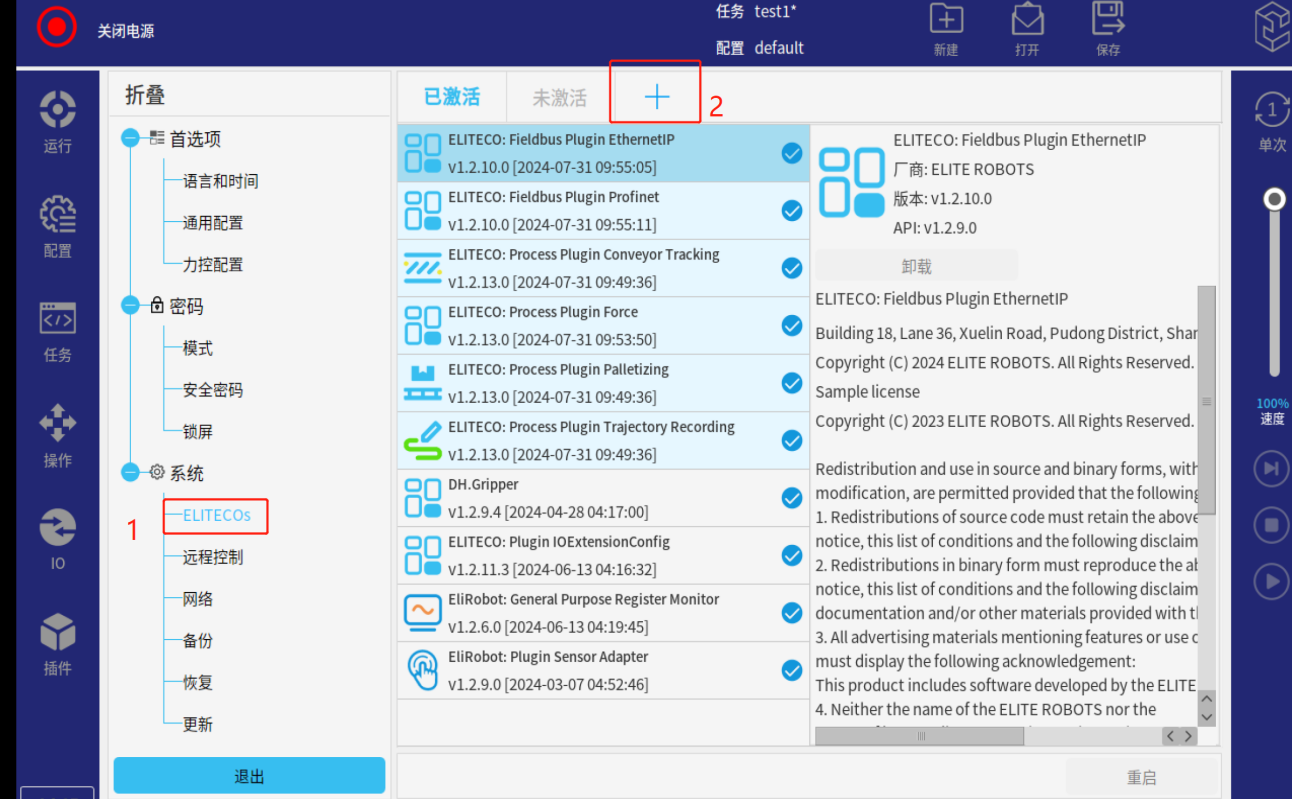

2.2.2.點擊右上角菜單-設置-選擇系統目錄下“ELITECOS”-點擊“+”-選擇U盤文件找到U盤里的插件包-點擊“打開”-選擇“未激活”確認無誤后-點擊”重啟3“即可

2.3.插件使用

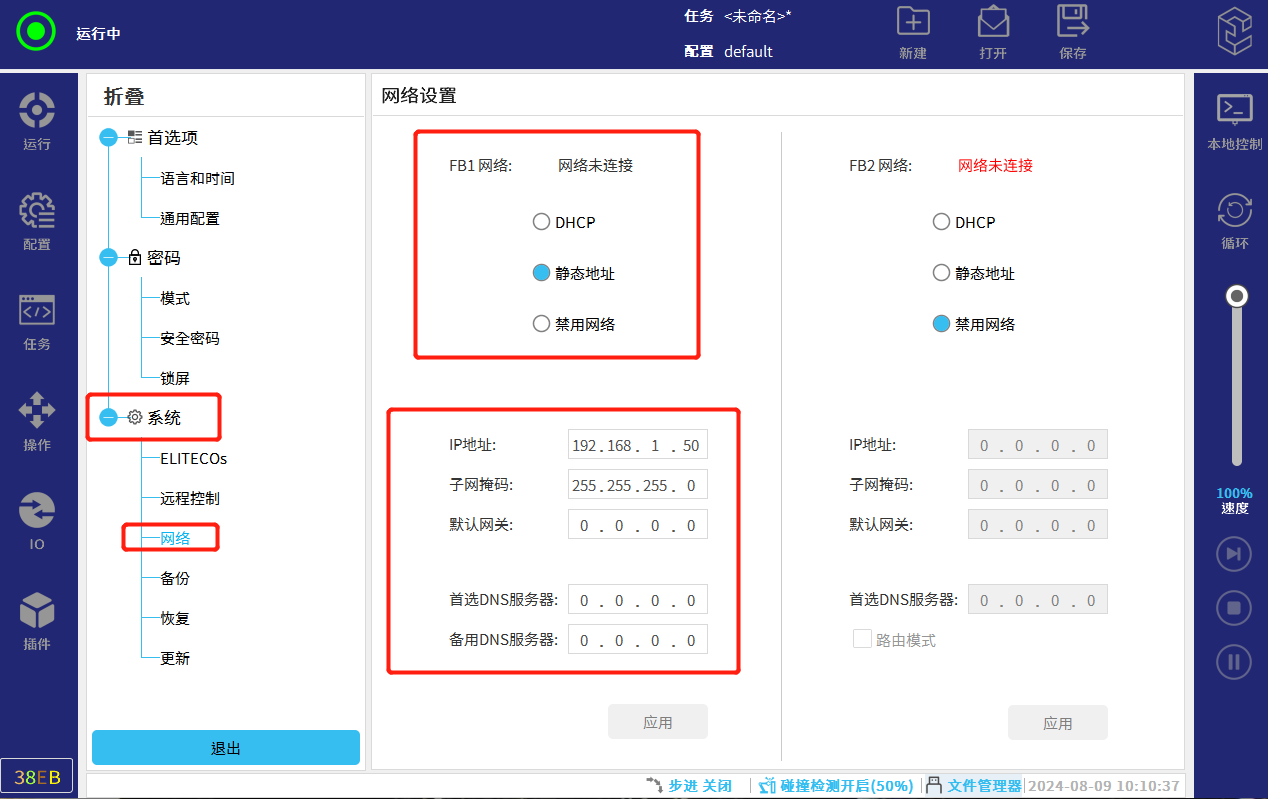

2.3.1.機器人設置IP

該插件適用于本機器人的FB1網口：（在機器人設置→網絡→FB1網絡里的IP地址）

2.3.2.機器人做客戶端

2.3.2.1.客戶端連接

方法1；

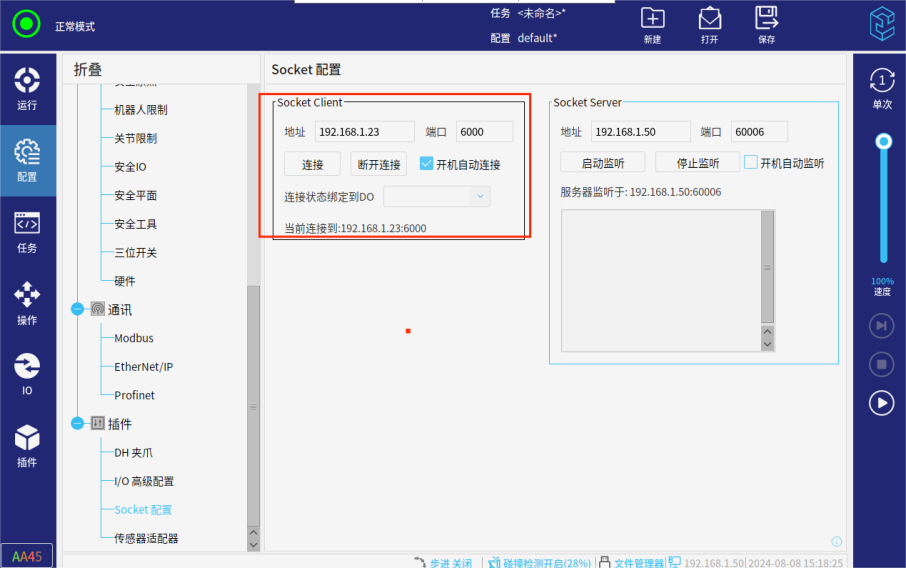

在導入拓展socket插件之后，在“配置”-“socket配置”里可以設置客戶端的參數

只需要輸入對應的（服務端地址，端口號，點擊“連接”）界面上也會有連接狀態反饋。

在擴展socket插件的“socket配置”中我們可以一些便捷功能能使用

比如; 開機自動連接(只需勾選上)

連接綁定到指定輸出（DO(0)-DO(15)）

方法2；

在任務里直接添加

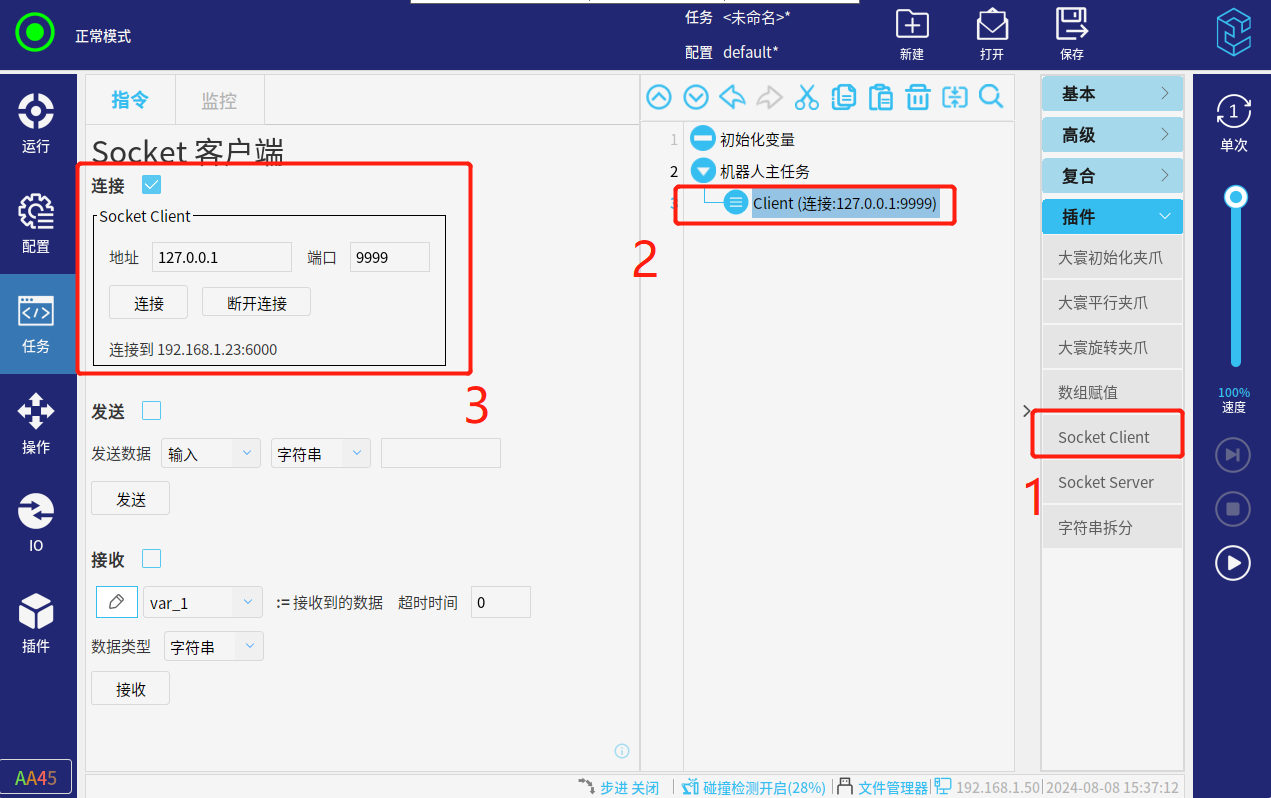

選擇導航欄“任務”-指令欄選擇“插件”-點擊"Socket Client"-設置該指令（勾選“連接”-輸入對應的服務端地址，端口號，“運行”或點擊"連接"即可）

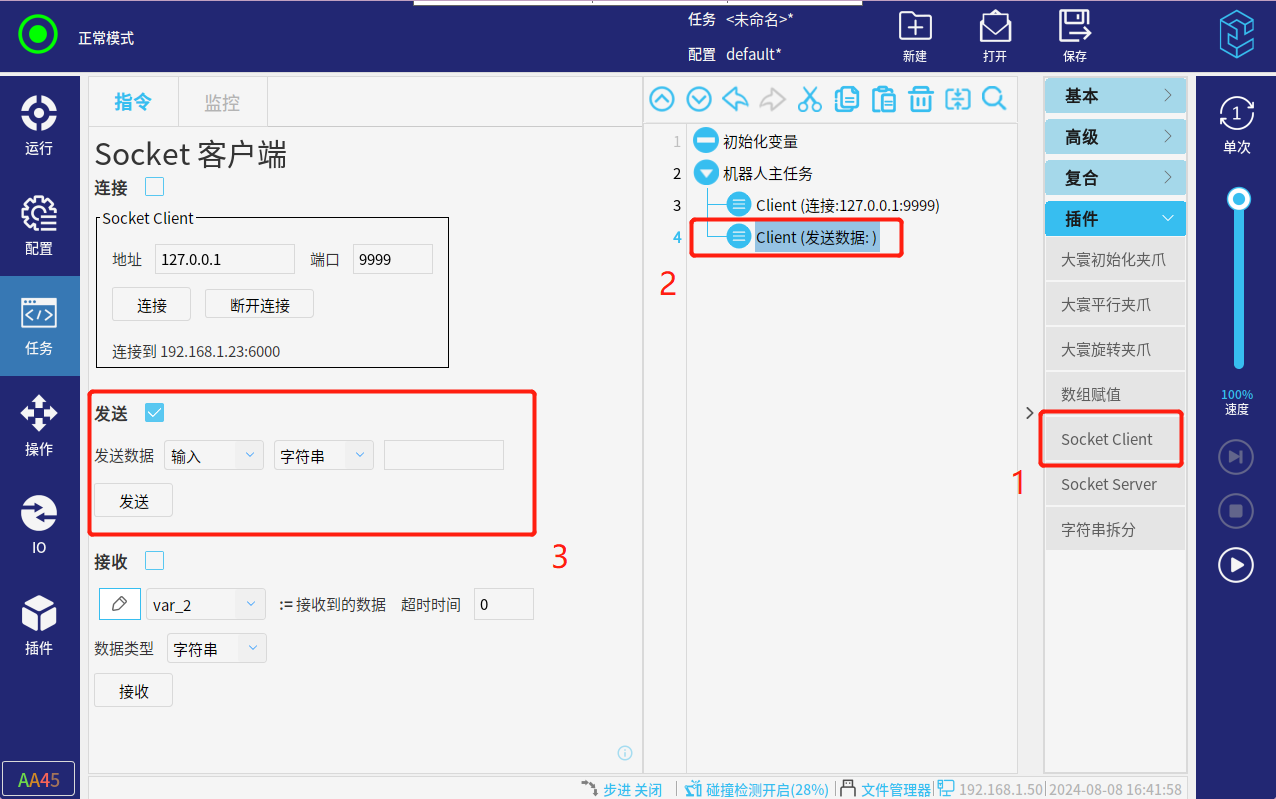

以字符串輸入“hell world”為例

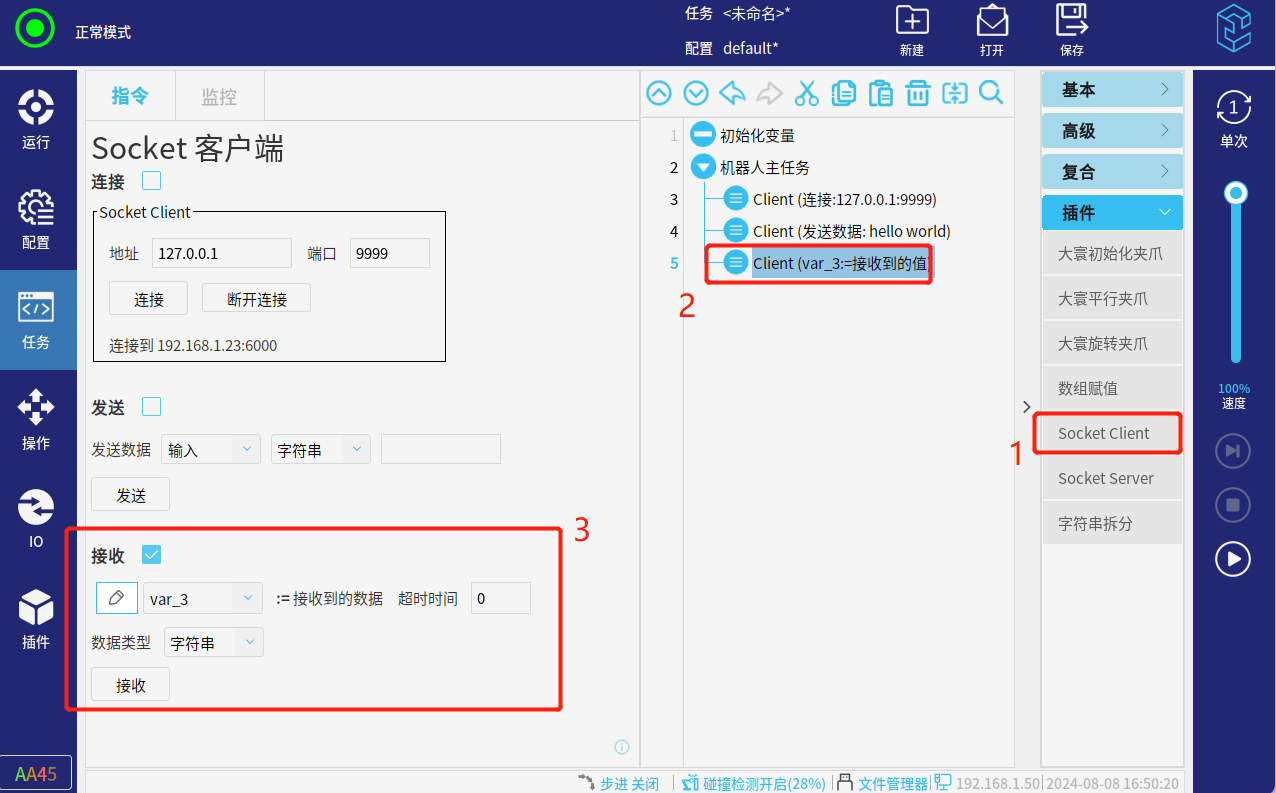

可以選擇或者編輯接收數據的“變量“，設置超時時間，默認：0表示一直等待接收值，可以選擇接收到的值的類型（注；如果如果發送的數據，無法變成對應選擇類型會發生彈窗錯誤

比如；發送的值為[1，2，3]數組，選擇的是整數類型就會發生彈窗錯誤）

2.3.3.機器人做服務端

2.3.3.1.服務端開啟監聽

方法1；

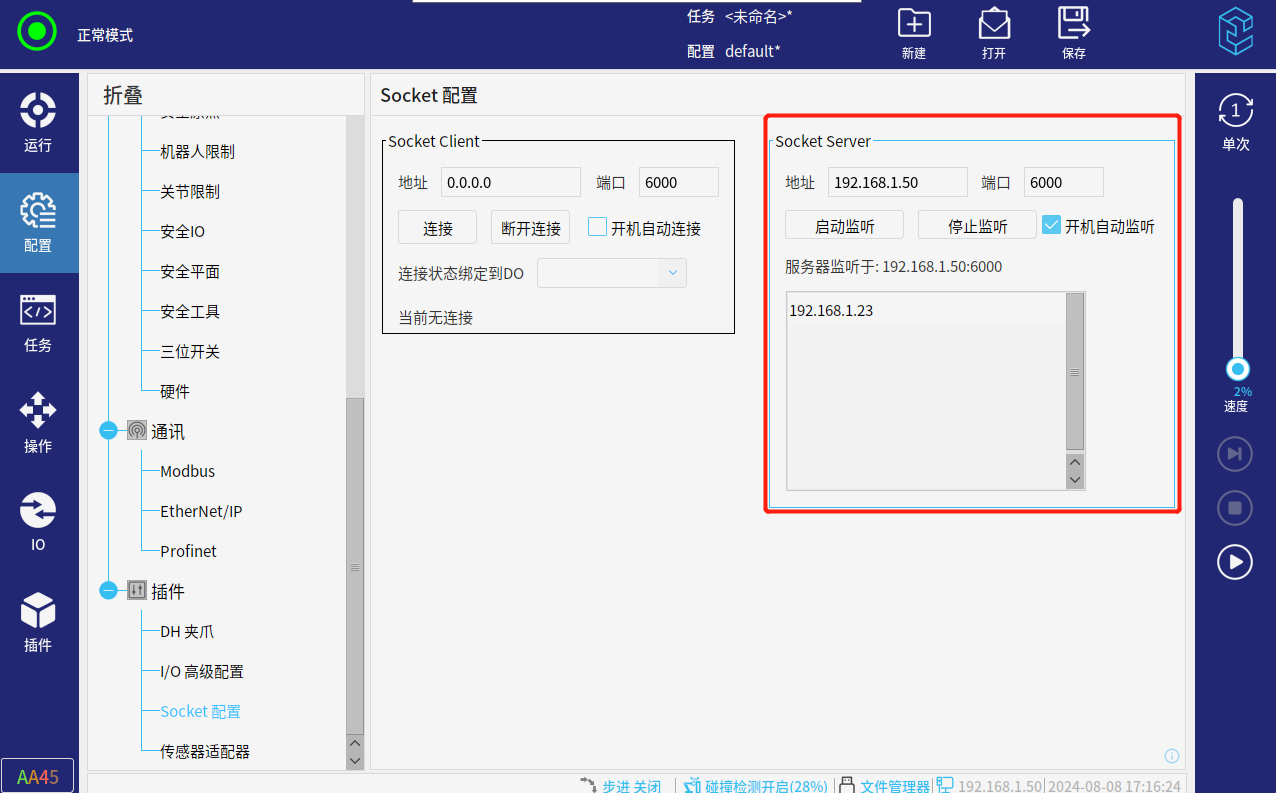

在導入拓展socket插件之后，在“配置”-“socket配置”里可以設置服務端的參數

只需要輸入對應的（服務端地址，端口號，點擊“啟動監聽”）界面上也會有監聽狀態反饋，監聽成功后即可叫客戶端來連接。

在擴展socket插件的“socket配置”中我們可以一些便捷功能能使用

比如; 開機自動監聽(只需勾選上)

方法2；

在任務里直接添加

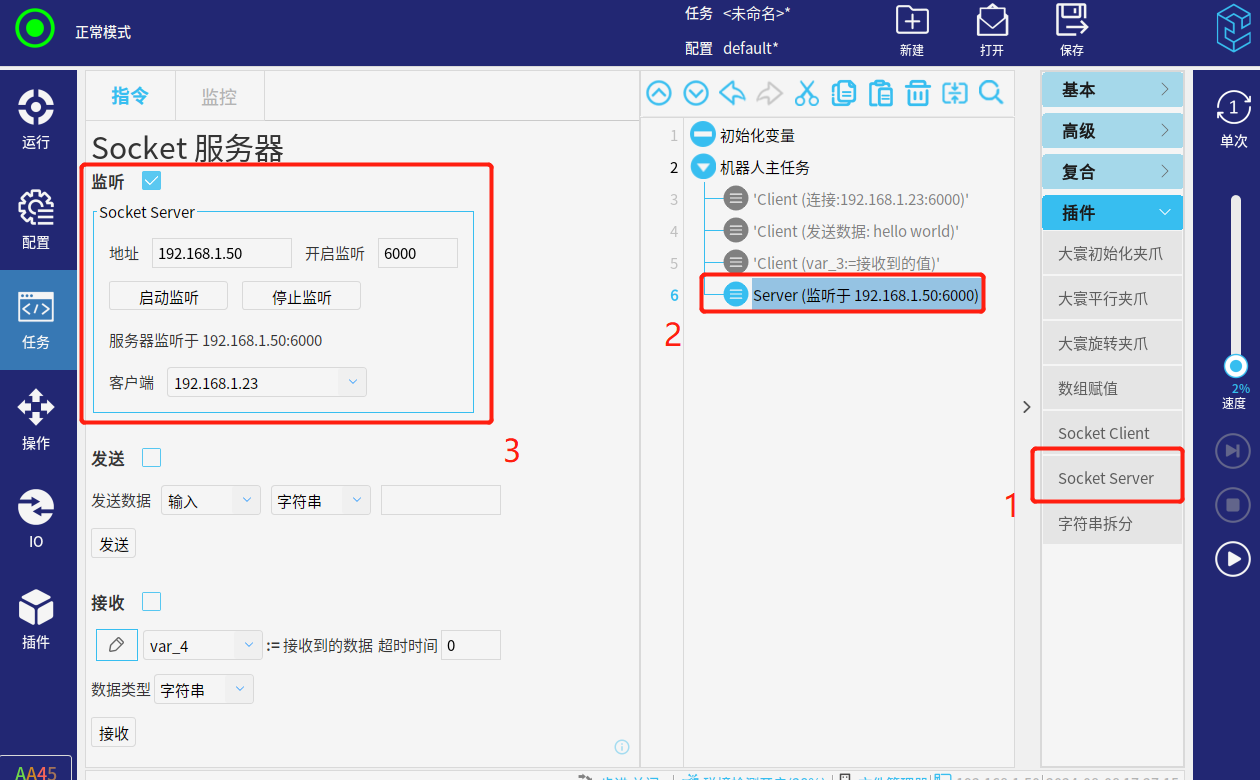

選擇導航欄“任務”-指令欄選擇“插件”-點擊"Socket Server"-設置該指令（勾選“監聽”-輸入對應的服務端地址，端口號，“運行任務”或點擊"監聽"即可）

注：每次任務運行監聽指令會讓客戶端連接斷開，所以無特殊需求方法2不建議使用。

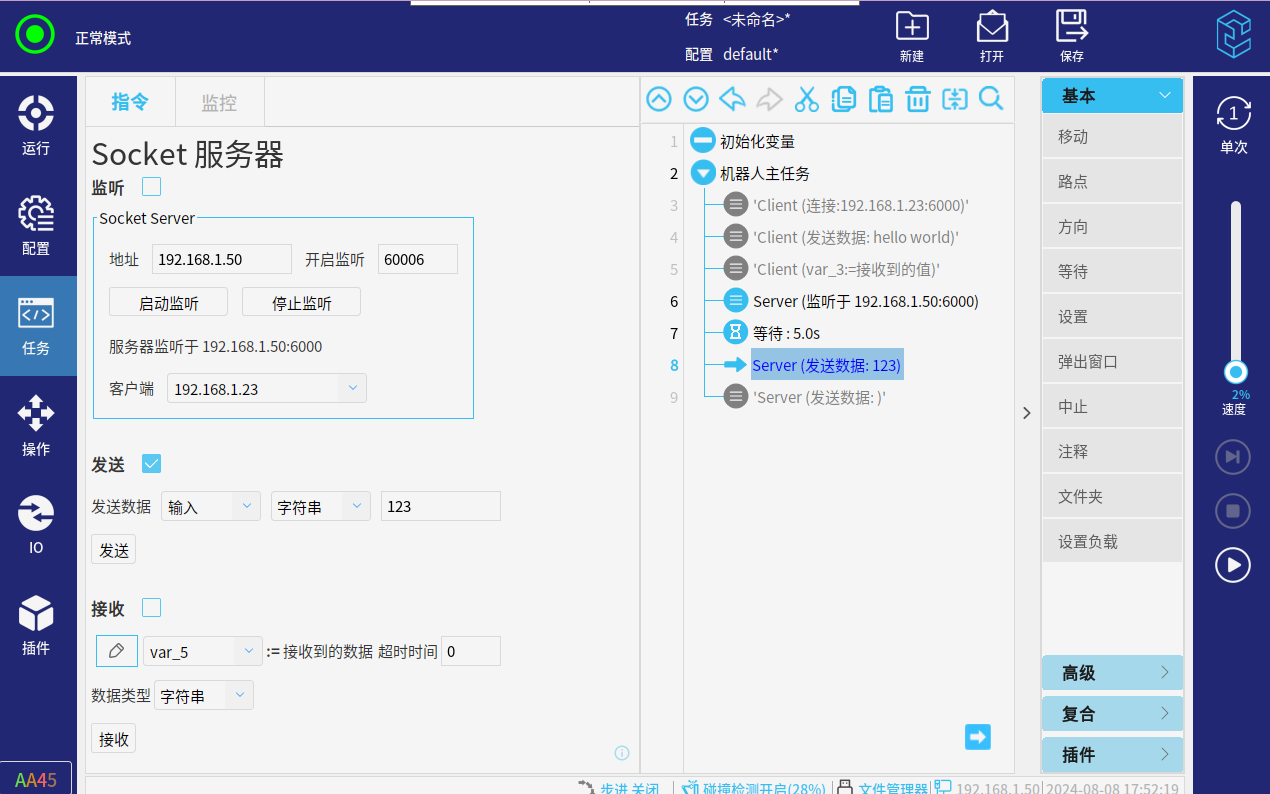

2.3.3.2.服務端發送

選擇導航欄“任務”-指令欄選擇“插件”-點擊"Socket Server"-設置該指令（勾選“發送”-輸入對應的數據類型）可以手動點擊”發送“，也可以直接”運行任務“來發送

注：服務端不管是發送還是接收都一定要客戶端選擇地址

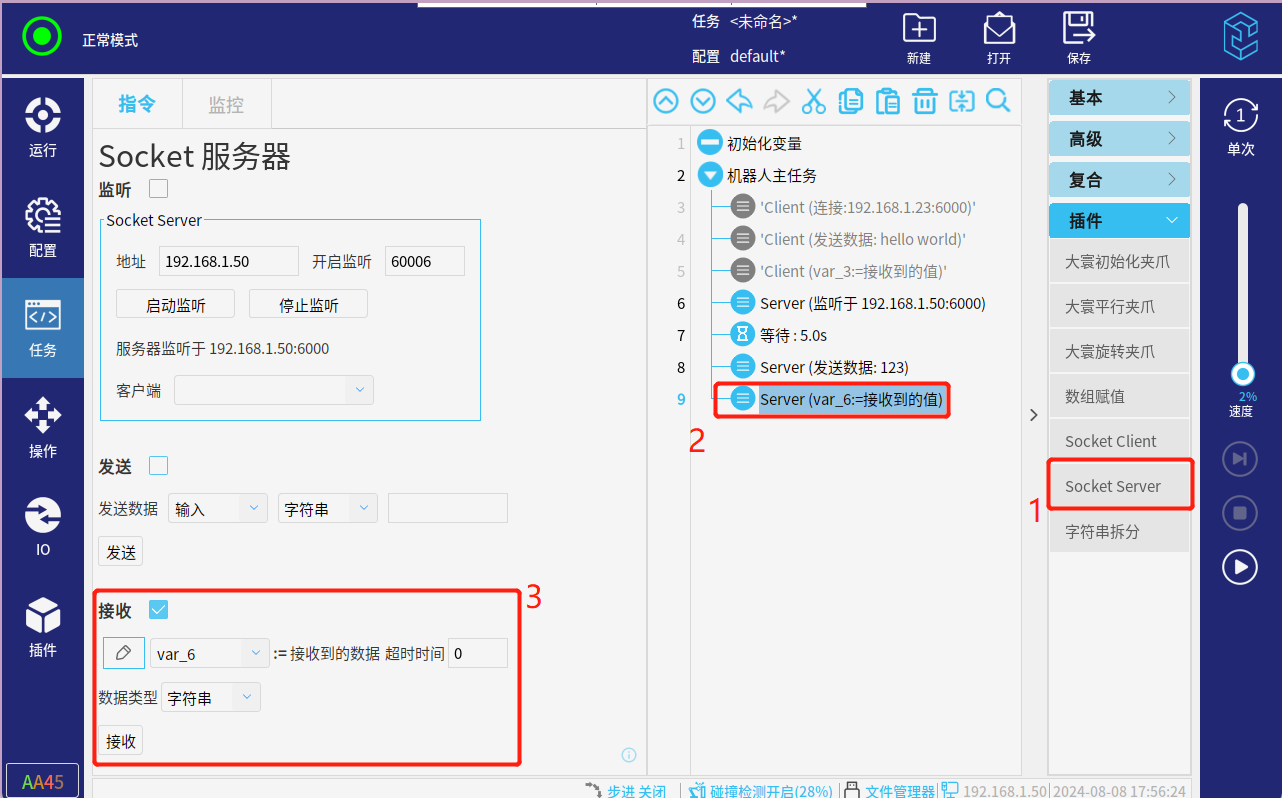

2.3.3.3.服務端接收

注：服務端不管是發送還是接收都一定要客戶端選擇地址

可以選擇或者編輯接收數據的“變量“，設置超時時間，默認：0表示一直等待接收值，可以選擇接收到的值的類型（注；如果如果發送的數據，無法變成對應選擇類型會發生彈窗錯誤

比如；發送的值為[1，2，3]數組，選擇的是整數類型就會發生彈窗錯誤）

2.3.4.socket插件便捷指令

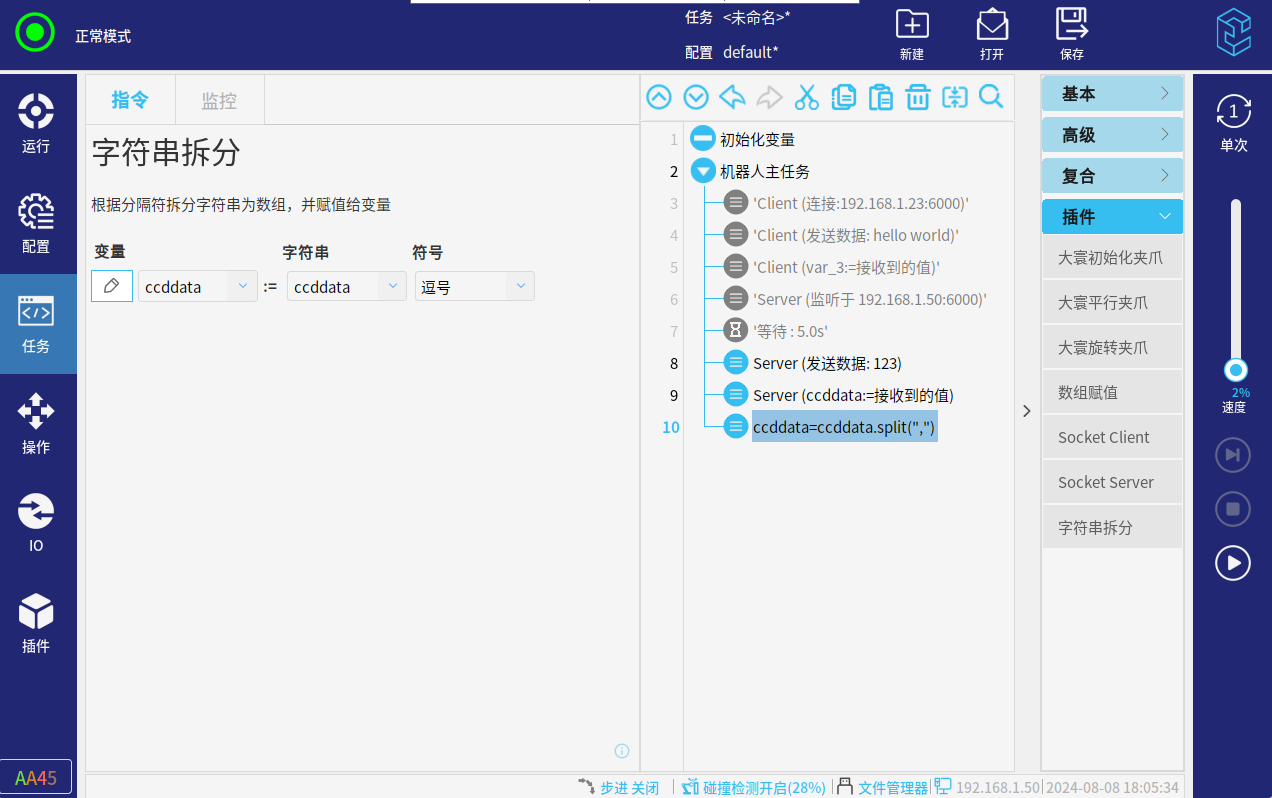

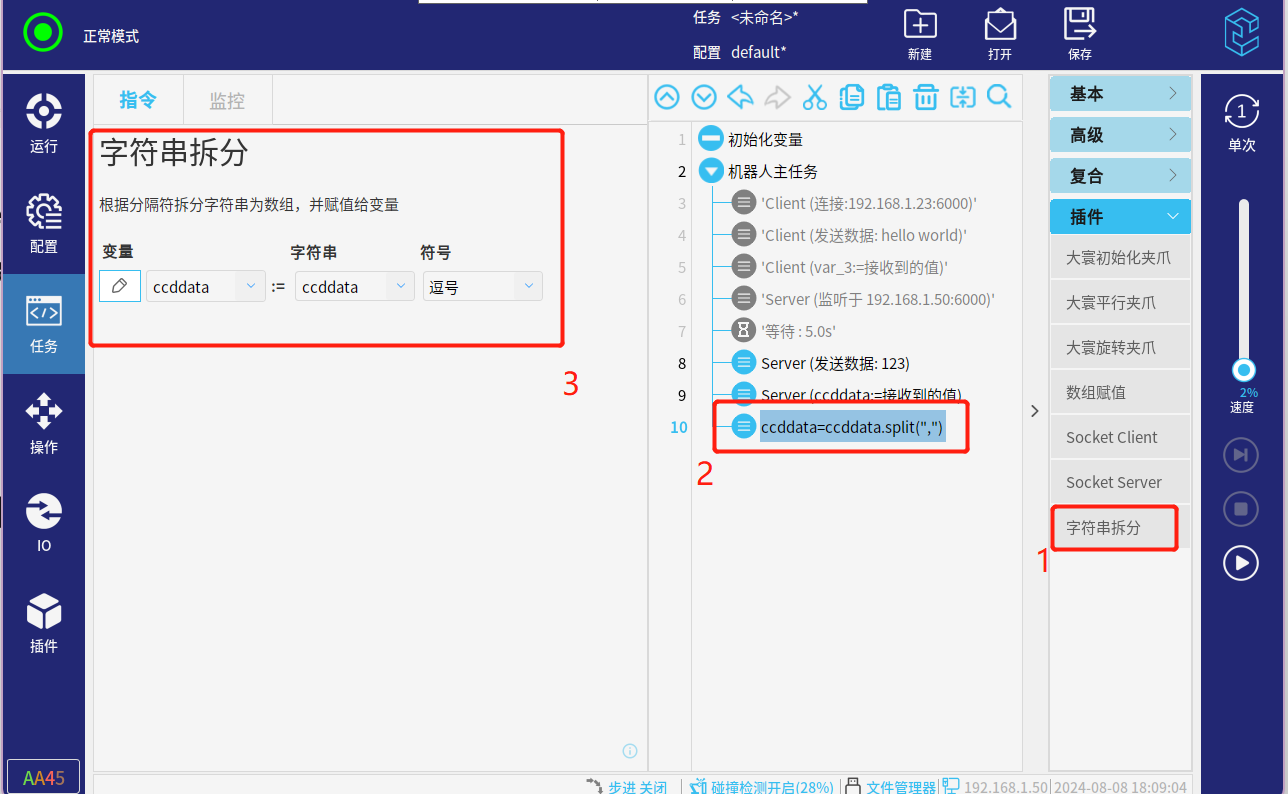

2.3.4.1.字符串拆分

該指令可以把接收的字符串型數據用符號進行分割（數字可以自動轉換成整型或者浮點型直接用于計算等操作）

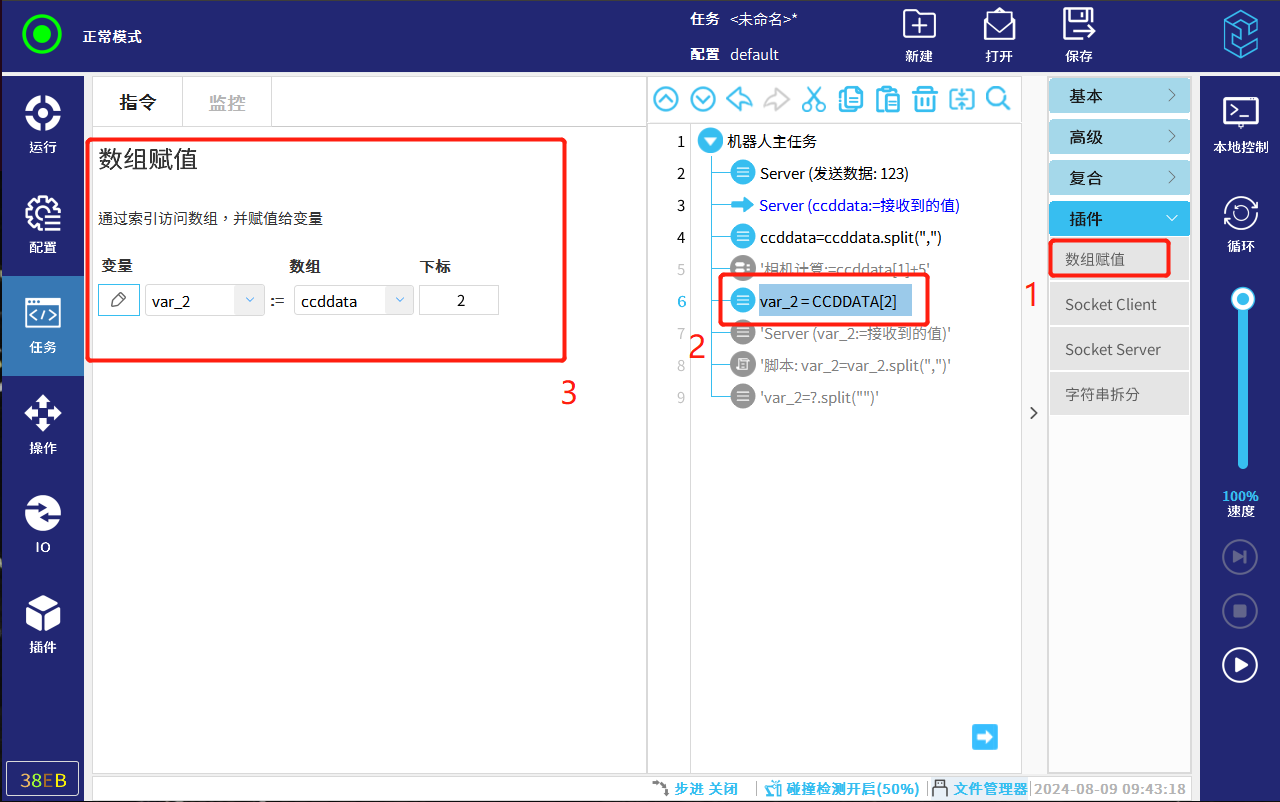

2.3.4.2.數組賦值

該指令可以直接把數組里的數據拆分賦值到變量里，下標代表需要獲取的數組里的第幾位數據（從0開始）

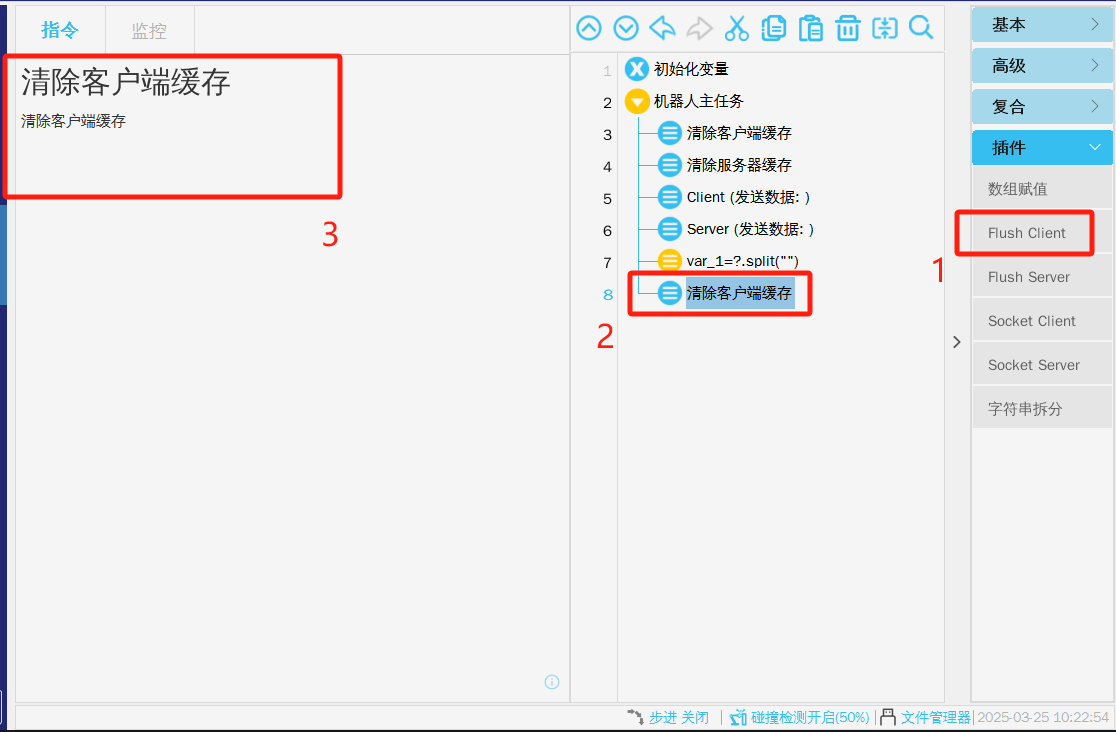

2.3.4.3.清除客戶端緩存

某些情況下由于服務器發送的數據沒有被接收，數據會緩存緩沖區里。下一次接 收可能接收到意想不到的數據，造成程序運行錯誤。可以在程序開始前或適當?shù)?時機插入清除客戶端緩存節點。

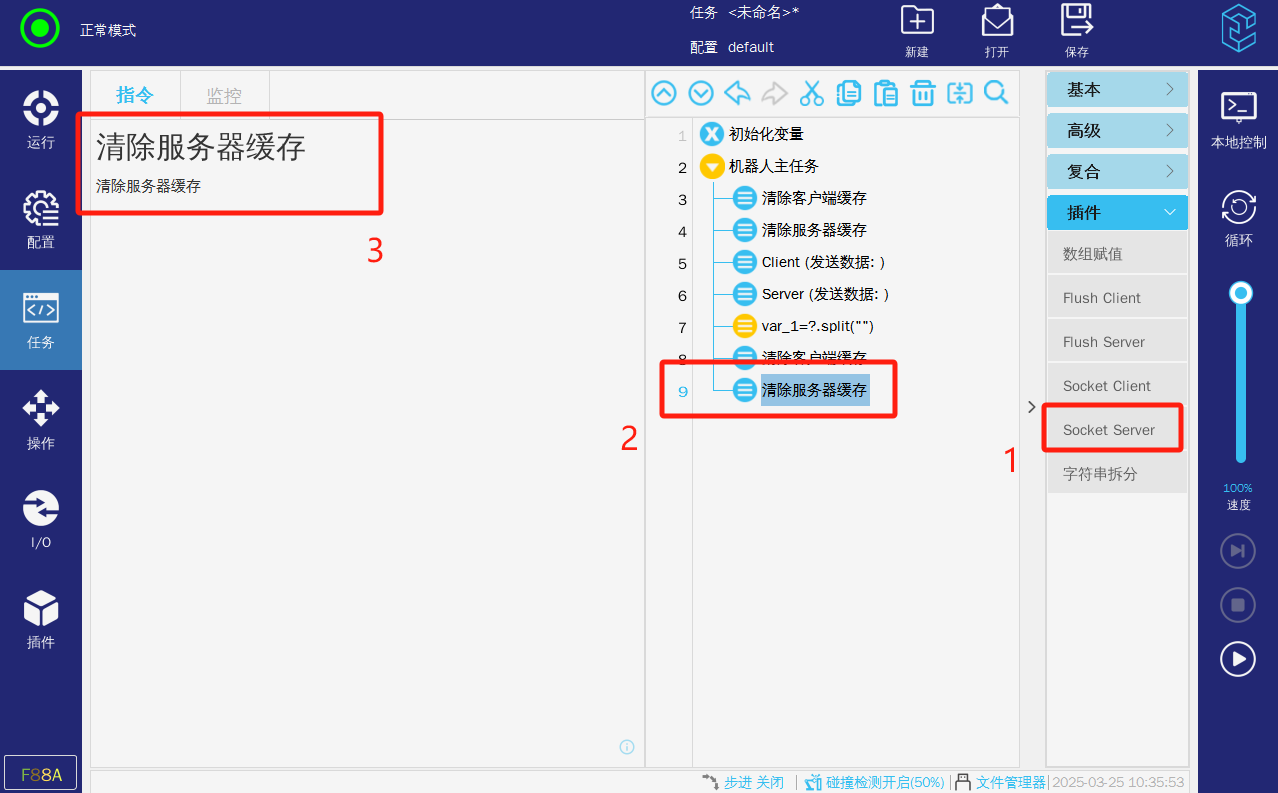

2.3.4.4.清除服務器緩存

某些情況下由于客戶端發送的數據沒有被接收，數據會緩存緩沖區里。下一次接 收可能接收到意想不到的數據，造成程序運行錯誤。可以在程序開始前或適當?shù)?時機插入清除服務器緩存節點

3.常見問題解答

3.1.1.客戶端/服務端連接不上？

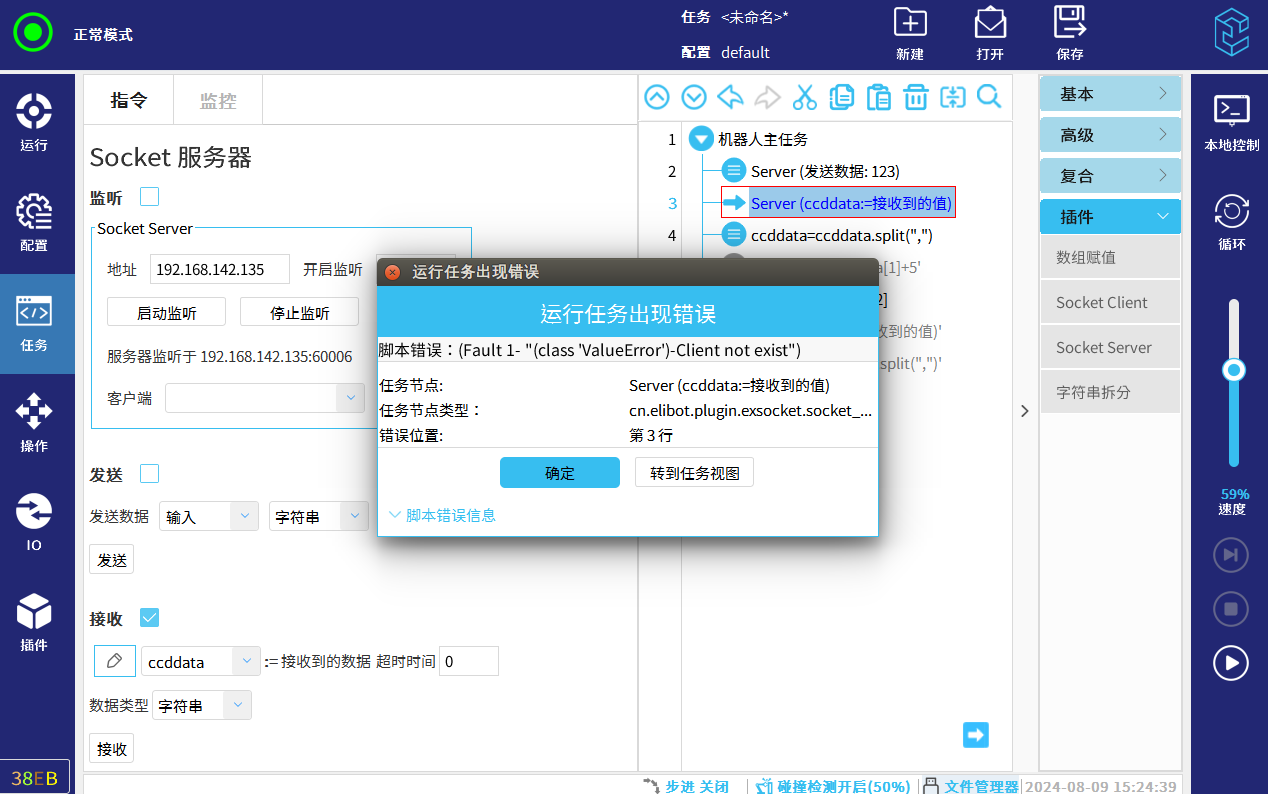

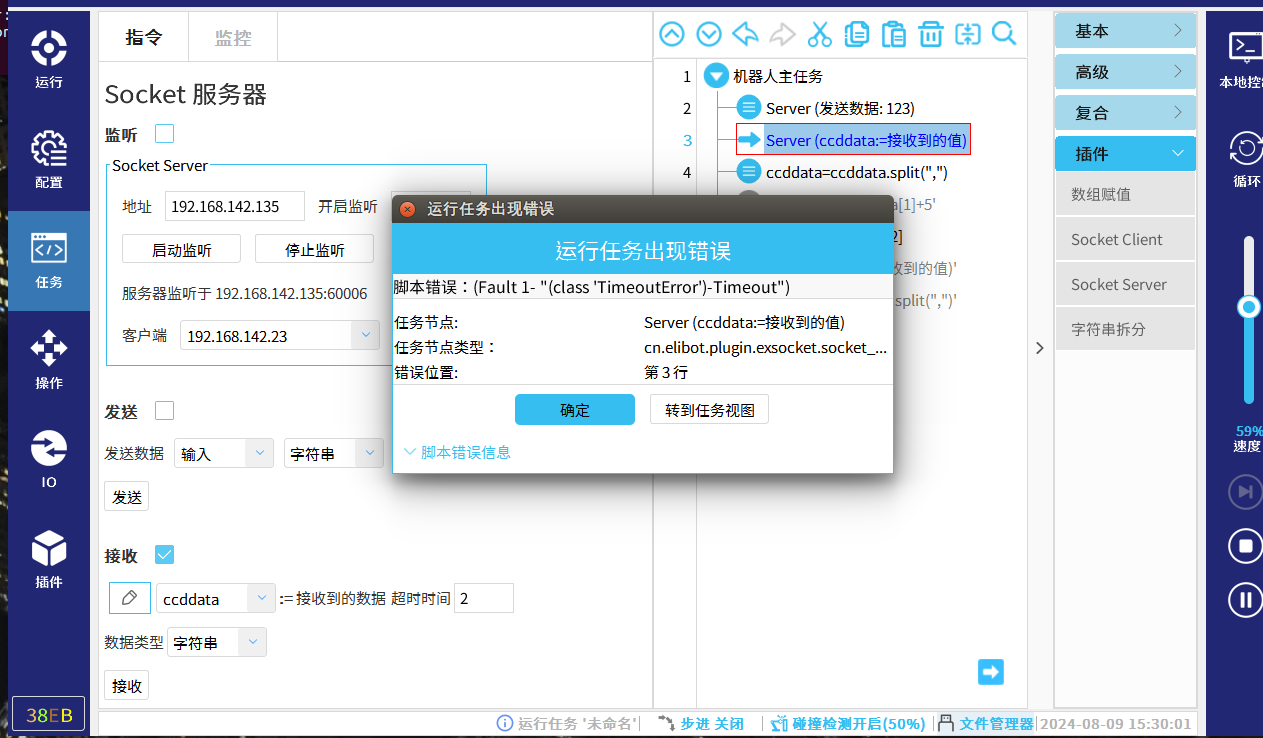

3.1.2.可能發生的報錯

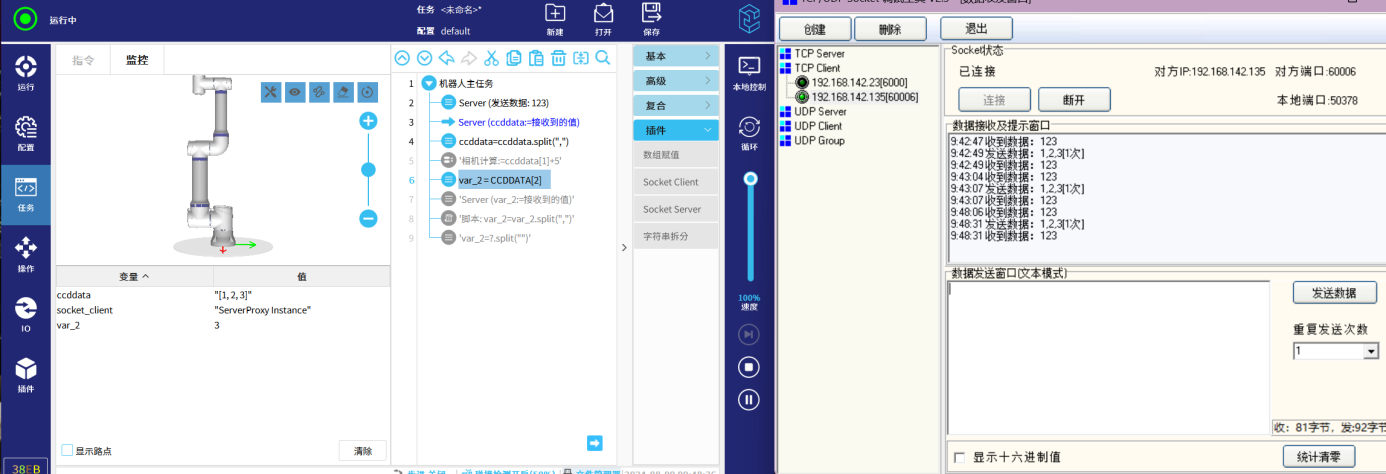

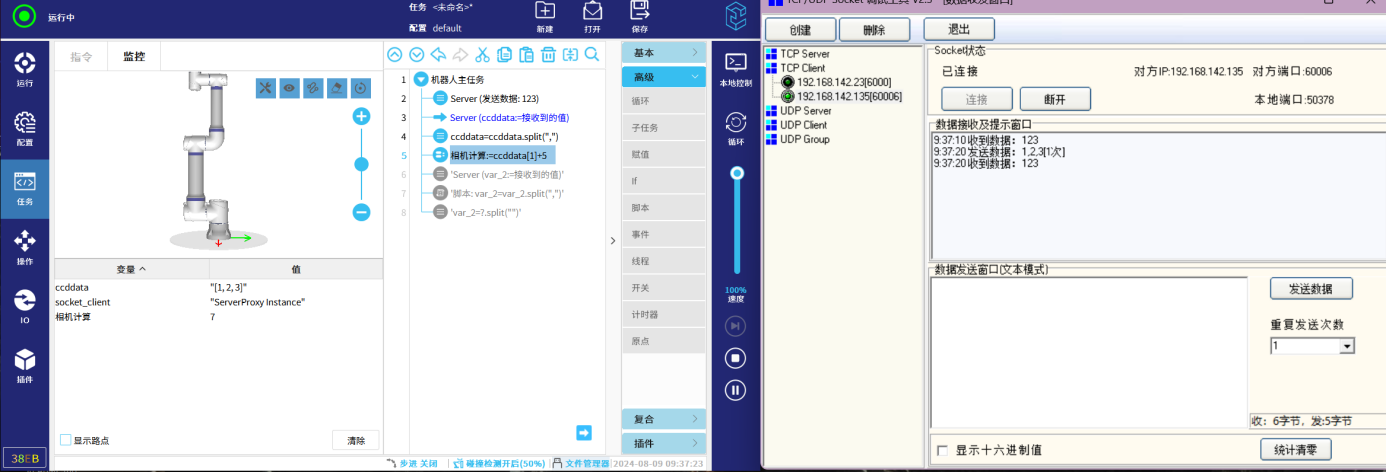

4.示例

屏幕錄制 2024-09-02 152937.mp4
